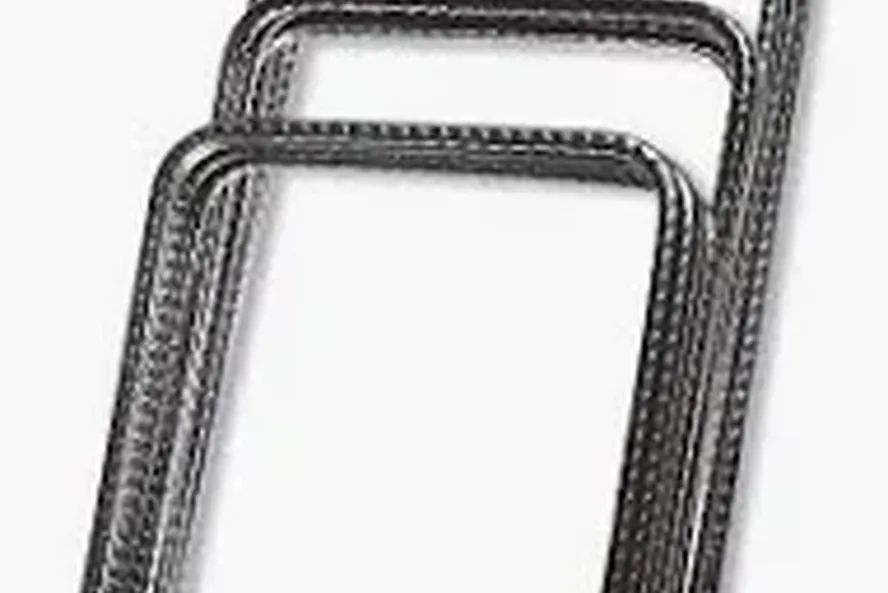

O estribo é um tipo de reforço usado em estruturas de concreto, especialmente em concreto armado. Geralmente é uma barra de aço que garante a estabilidade da estrutura.

Principais características

• Têm a forma de um "U" ou "caixote", sendo barras de aço dobradas para envolver as armaduras principais e fornecer suporte;
• São feitos de aço, geralmente do tipo CA-50 ou CA-60;
• São colocados de forma regular na barra de aço principal;
• Variam de espessura e tamanho de acordo com cada projeto.

Para que serve

O estribo é uma peça que busca dar maior segurança à estrutura da construção combatendo os esforços de cisalhamento. Sua principal função é evitar o deslocamento das barras principais e distribuir as forças de cisalhamento, prevenindo fissuras ou falhas no concreto. Além disso, ele contribui para dar maior resistência e segurança à obra, principalmente em elementos como vigas, pilares e lajes sujeitas a grandes movimentações e esforços.

Onde usar estribos

Os estribos podem ser usados em várias partes da construção. Aqui estão algumas delas:

1. Vigas: em vigas de concreto armado, os estribos são usados para resistir às forças de cisalhamento que ocorrem, principalmente nas regiões próximas aos apoios da viga (suportes);
2. Pilares: os estribos ajudam a manter as armaduras verticais no lugar e a resistir a esforços de cisalhamento que ocorrem com as cargas aplicadas sobre o pilar;
3. Lajes: em lajes de concreto armado os estribos são usados para aumentar a resistência ao cisalhamento e evitar deformações;
4. Fundações: são usados para garantir a resistência da estrutura às forças de cisalhamento e compresse adicionais que podem acontecer graças ao peso da edificação e da pressão do solo;
5. Vigas de ligação: quando uma viga precisa se ligar a outras vigas ou elementos da construção, os estribos garantem que as barras de aço longitudinais se mantenham fixas;
6. Pórticos e Estruturas Mistas: são colocados nas junções entre elementos de concreto e outros materiais ou no meio de diferentes partes da estrutura;
7. Beiral de coberturas e outros elementos horizontais: em beirais ou vigas de borda os estribos são fundamentais para garantir resistência e estabilidade.

Quando não usar estribos

Os estribos não devem ser utilizados em duas situações, são elas:

1. Estruturas de concreto simples: essas estruturas não possuem armaduras internas, portanto os estribos não são necessários.
2. Elementos não sujeitos a cisalhamento significativo: em certas seções de lajes com pequenas aberturas ou vãos. Isso ocorre, porque as forças de cisalhamento são reduzidas.

Vantagens de usar estribos

Aumento da resistência ao cisalhamento

Os estribos ajudam a resistir a forças de cisalhamento que podem surgir em elementos como vigas e pilares, prevenindo que a estrutura se rompa ou se deforme devido a essas tensões. Isso aumenta a segurança estrutural da obra.

Manutenção da posição das armaduras principais

Garantem que as barras de aço longitudinal que compõem a armadura principal fiquem posicionadas corretamente durante toda a obra.

Prevenção de falhas no concreto

Ajudam a evitar fissuras e rachaduras no concreto, o que garante maior durabilidade e segurança.

Aumento na capacidade de carga

Aumenta a capacidade de carga das vigas e pilares tornando-os mais eficientes ao resistir a tensões combinadas de flexão e cisalhamento.

Redução do risco de colapso estrutural

Reduz o risco de queda das estruturas garantindo maior estabilidade e segurança ao mesmo tempo. Ao manter as barras longitudinais firmemente no lugar, os estribos ajudam a distribuir as forças de maneira mais uniforme e evitam o deslocamento ou falhas nas armaduras. Isso reduz muito as chances de fissuras ou quebras no concreto, proporcionando uma maior resistência e durabilidade à estrutura, fazendo com que ela não desmorone com o passar do tempo.

Normas técnicas para usar o estribo

A utilização de estribos é orientada principalmente por 3 normas técnicas da Associação Brasileira de Normas Técnicas (ABNT), são elas:

ABNT NBR 6118:2014 – Projeto de Estruturas de Concreto – Procedimento

Essa norma define a quantidade, a distribuição e as dimensões mínimas dos estribos buscando garantir maior segurança para as construções.

ABNT NBR 8681:2003 – Ações e Segurança nas Estruturas

Define a quantidade de carregamento e esforços que os estribos podem suportar.

ABNT NBR 7480:2016 – Projeto e Execução de Estruturas de Concreto Armado

Fornece orientações sobre o projeto e a execução de estruturas com concreto armado. Para os estribos traz orientações sobre como devem ser fixados.

Medidas dos estribos

Diâmetro

Geralmente varia de 6mm a 10mm e está diretamente relacionado à capacidade de carga da estrutura.

6mm: Usado em estruturas de menor carga;

8mm a 10mm: utilizado em estruturas de maior carga, como pilares e vigas.

Espaçamento

É determinado pela necessidade de resistir ao cisalhamento e de manter as barras principais no lugar.

Para estruturas com grandes cargas, o espaçamento deve ser de 10cm a 15cm, já para cargas menores o espaçamento pode ser de 20cm.

Comprimento

O comprimento dos estribos depende das dimensões da viga e dos pilares.

Formato

O formato mais comum dos estribos é em U em forma de arco ou laço. O formato retangular também é utilizado para vigas ou pilares de maior largura.

Considerações adicionais

O tipo de aço utilizado também influencia as medidas. Normalmente, usa-se aço CA-50 ou CA-60.

É importante ressaltar que todas as medidas podem variar de acordo com a estrutura do projeto.

Como comprar estribos

1. Verifique o projeto: antes de comprar os estribos confira as medidas do projeto.
2. Verifique a qualidade do material: veja se o material está de acordo com as normas técnicas.
3. Peça estribos pré-fabricados ou barras de aço para poder cortar e dobrar mais facilmente.
